الجزء الرابع "مقياس الرسم"

مقياس الرسم

  من البديهي أنه ليس من الممكن رسم أو رفع أي مبنى من الطبيعة، ورسمه على لوحات الرسم بأبعاده الطبيعية، لذا يتم تصغير أبعاد المبنى الحقيقية بنسبة معينة تمكن من رسم مساقط هذا المبنى على لوحة الرسم.

  وتعرف نسبة التصغير المستعملة في هذه الحالة بمقياس الرسم، ومن ذلك نستنتج أن:

" مقياس الرسم هو النسبة الثابتة بين الأبعاد الخطية الموجودة في لوحة الرسم والأبعاد الأصلية للمبنى المقابلة لها على الطبيعة".

* أنواع مقاييس الرسم:  تنقسم مقاييس الرسم إلى قسمين هما:

1- المقاييس العددية:

  وذلك بالتعبير عن مقياس الرسم على لوحة الرسم للمساقط المرسومة على هيئة نسبة مثل:

 (1: 100) ، (1: 50) ، (1: 200) ، (1: 500) ، (1: 1000).

  فعلى سبيل المثال فالنسبة 1: 100 تعنى أن كل 1سم على الرسم تمثل 100 سم على الطبيعة (أي 1متر)، كما أن النسبة

 1: 50 تعنى أن كل 1سم على الرسم تمثل 50 سم على الطبيعة (أي نصف متر).

2- المقاييس التخطيطية:

  بالنسبة لما قد يطرأ على لوحات الرسم (أو الخرائط) من التمدد والانكماش نتيجة للظروف الجوية المختلفة، أو إمكانية تصغيرها أو تكبيرها حسب الطلب، فان المقاييس العددية لاتكون مناسبة حيث لاتعطى نتائج صحيحة عند قياس أي أبعاد من الرسم (أو الخريطة المرسومة) ومقابلتها بالأبعاد الأصلية الموجودة بالطبيعة أو المبنى المراد تنفيذه.

  لذا يستعمل نوع آخر من المقاييس هو المقياس التخطيطي ومن أهم أنواعه مقياس الرسم البسيط، حيث يتم التعبير عن هذا المقياس برسم مستقيم أفقي يتم تقسيمه حسب النسبة المستعملة (1: 100 أو ا : 50 وهكذا)،  فعلى سبيل المثال إذا أردنا إنشاء مقياس رسم بسيط (تخطيطي)  1: 50 يبين أمتارا صحيحة، فيجب حساب قيمة المسافات الأفقية التي يتم تقسيم المستقيم الأفقي على أساسها، وحيث أن المقياس المطلوب إنشاؤه هو 1: 50 فينتج مايلى:

توقيع اتجاه الشمال المغناطيسي (الجغرافي) على لوحات الرسم:

  يجب وضع اتجاه الشمال على لوحات الرسم لمعرفة الجهات الجغرافية، ووضع المبنى بالنسبة لها حتى يمكن معرفة الجهة الجغرافية التي تواجهها كل واجهة من واجهات المبنى.

  ويتم التعبير عن ذلك بطرق متعددة أهمها وضع رأس سهم بحيث تشير إلى جهة الشمال، ويتم وضع هذا السهم بجانب أو أعلى المسقط الأفقي للمبنى، مع كتابة كلمة الشمال أعلى رأس السهام، أو كتابة حرف N  اختصارا لكلمة North أي الشمال باللغة الإنجليزية.

الشمال

استخدام الأسهم بأشكال مختلفة للتعبير عن اتجاه الشمال وتحديدا في المساقط الأفقية للمباني

كيف كان يتم تحديد اتجاه الشمال في عصر الفراعنة:

  قبل اختراع البوصلة الممغنطة التي يتم عن طريقها تحديد اتجاه الشمال المغناطيسي في العصر الحديث، كان يتم تحديد اتجاه الشمال الجغرافي بطرق أخرى من أهمها رصد حركة أحد النجوم، وهى الطريقة التي كان يتبعها الفراعنة.

وقبل أن تبدأ أشغال البناء، كان يلزم أولا تحديد موقع الشمال بكل دقة لتحديد موقع الهرم. كان يشيد حائط دائرى فى وسط الموقع، مرتفع بما يكفى لحجب رؤية التلال المجاورة، وتسطح قمة الحائط بشكل مستو مما يصنع خط أفق صحيح.

وذات مساء، يقف راهب فى مركز هذه الدائرة قبل ظهور أول نجم فى الشرق. وعندما يبدو هذا النجم مرئيا فى مستوى الحائط، يحدد الراهب موقعة ويرسم خطا مستقيما من هذه النقطة إلى مركز الدائرة. ثم يراقب الكاهن القوس الذى يرسمه هذا النجم فى حركته فى السماء، وفى اللحظة التى يختفى فيها النجم خلف الحائط فى الغرب، يحدد موقعه الجديد، ويرسم خطا ثانيا من هذه النقطة إلى مركز الدائرة. ومن حيث أن النجوم تبدو وكأنها تدور حول القطب الشمالى، فإن الكهنة كانوا يعرفون أن خطا ثالثا يبدأ من مركز الدائرة، ويقع على مسافة متساوية من الخطين السابقين سيحدد الشمال بدقة.

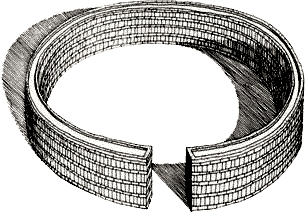

الحائط الدائري الذي يتم الرصد من داخله

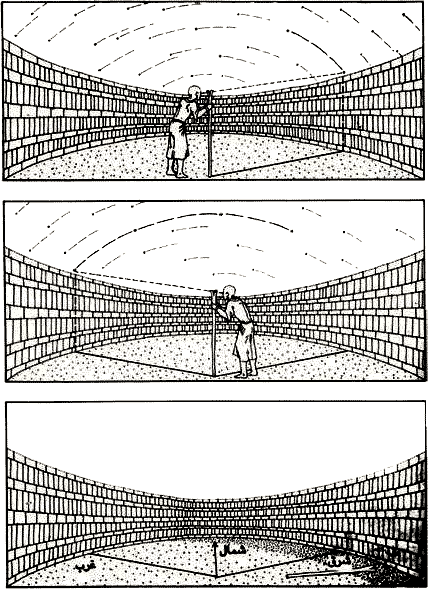

شكل يوضح خطوات رصد شروق وغروب نجم قطبي لتحديد اتجاه الشمال بدقة
